校企一卡通方案

1.1. 系統概述

  一卡通門禁通道系統將在校企消費系統的基礎上增加門禁通道管理模塊實現員工統一證件和身份認證管理、統一收費和結算模式、提供綜合信息和融入校企管理流程,實現真正的"一卡在手,暢通無阻"。因此,一卡通的建設目標是:

用戶持自己的IC卡、NFC手機(以及指紋、面部識別、二維碼等方式),取代以前的各種證、卡(包括工作證、出入證、就餐卡、考勤卡等)的全部或部分功能;通過豐富的信息服務渠道(服務柜臺、終端機、門戶網站等),用戶隨時很方便地了解自己的情況和周圍的信息,積極主動地安排自己的工作、學習和生活;規范并支撐后續應用系統的開發運行,從而帶動校企信息化、規范化管理的進程,為校企管理提供決策支持。


1.2. 系統目標

  "卡"作為校企電子身份的重要載體,是整個電子身份體系的重要組成部分。作為信息化管理的重要基礎設施之一,依托IC卡的電子身份驗證體系應實現與現有信息化建設體系的緊密集成。


1.2.1. 建立規范化的管理機制

  以IC卡技術為核心,以計算機和通信技術為手段,為用戶提供一套"實用、方便、可靠、先進、經濟、性能穩定"的智能一卡通系統工程。

  提高校企經濟管理秩序和環境,運用先進成熟的技術手段,規范收費行為,減少各種收費票證的流通。實現校企貨幣電子化,減少直至杜絕現金交易,簡化各種消費交納手續,方便用戶的消費結算,逐步實現減少現金到無現金流通。


1.2.2. 促進校企信息化建設

  IC卡或者手機卡基礎信息的準確建立,將理順校企后勤管理信息化的基礎信息,為今后各領域業務系統的建設提供便利。



1.2.3. 實現廣泛的數據共享及服務

  在校企內部逐步形成設備設施資源、人力資源、后勤資源、財務資源等統一信息共享,達到信息管理集中化。


第二章 一卡通系統設計


2.1. 系統概述

  系統管理中心是一卡通公用管理中心,實現對一卡通發卡、掛失、換卡和注銷等管理。

  一卡通系統采用C/S結構在機房中心或者管理中心放置服務器,統一管理數據庫,對一卡通數據進行存儲管理,備份管理,管理中心通過TCP/IP網絡與各子系統相連,采集所有設備的運行狀況及相關數據,實現將門禁系統、考勤系統、消費系統等系統數據管理整合。并對各系統所有子系統進行無縫緊耦合掛結,實現數據庫及公用信息的統一管理。

  各子系統的數據統一放在數據庫服務器中,整合管理客戶端來管理所有的基本資料:部門信息,人員信息,權限信息、卡片信息等。各子系統統一從同一數據庫中讀取基本資料,并且不能修改基本資料。

  整合界面中的子系統項目是可以自定義的,并且各子系統模塊可以分布在不同的計算機上。

2.2. 系統組成

  一卡通系統建設主要應用了如下系統:

  系統管理子系統

  設備管理子系統

  消費管理系統

  門禁通道管理系統

  電梯控制系統

  考勤管理系統

  停車場管理系統

  …………

2.3. 一卡通系統結構圖


第三章 一卡通系統應用子系統


3.1. 消費管理系統


3.1.1. 系統管理軟件模塊

  系統管理是對一卡通系統的總體管理,主要有系統參數設置、系統用戶管理、系統設備監視、系統數據管理、日志管理等功能模塊。

  系統參數設置:設置系統的工作參數,主要包括使用單位和服務單位資料、單位密碼等。

  系統用戶管理:對系統操作員權限進行管理,為一卡通系統安全運行提供保障。主要包括用戶組和用戶操作員資料的輸入和權限的分配管理設置。

  系統設備監視:監控一卡通系統各計算機的運行狀況。主要包括站點設置、站點控制、類型設置、用戶組、用戶等功能模塊。

  系統數據管理:實現系統各模塊通用信息的查詢、數據的導入導出以及系統的升級等功能的管理。主要包括數據庫維護、備份、恢復、原始數據入出、信息查詢。

  日志管理:為了一卡通系統的安全運行,以日志文件管理形式,將用戶原始的操作行為記錄在日志文件上。通過查詢和分析,可以清楚地了解系統的運行和使用情況,為控制非法操作、加強管理提供客觀依據。


3.1.2. 資料管理軟件模塊

  本軟件的目標是實現人事信息的基本管理。靈活的部門、身份、職務、證件、檔案類型設置,可以很好地將人事資料分類,便于查找和管理;為一卡通系統中卡號和帳號管理提供人事資料來源,為其它一卡通子系統提供人事方面的控制信息。主要包括部門資料、人事資料、員工卡登記、員工賬戶瀏覽等模塊。

  部門資料:設置單位的部門資料。這里是以目錄形式顯示部門之間的層級關系,部門結構一目了然。部門設置將被使用于人事信息的編輯。

  人事資料:對用戶單位人員基本資料進行維護和管理。可以導入、導出、查找系統中的所有人員登記信息。查找時,可用姓名、部門、身份、等條件進行查詢。

  員工卡登記:對已導入系統中的人員分配唯一對應的卡號,可手工進行錄入或者由系統自動生成。

  員工賬戶瀏覽:針對系統中已經分配卡號的人員信息及卡號進行查詢瀏覽。

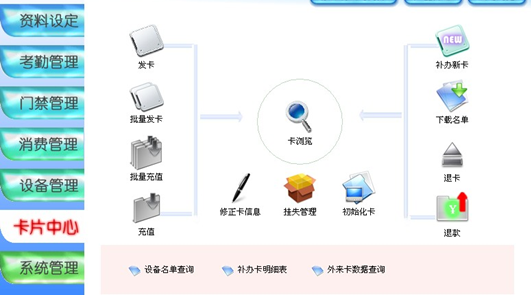

3.1.3. 卡片管理軟件模塊

  卡片管理是實現對用戶卡的各種管理和維護。主要包括了發卡、卡片充值、卡掛失、卡信息維護、用戶補卡、退卡、卡戶報表等功能模塊。靈活的卡戶管理系統方便用戶靈活的對各種用戶卡進行維護和管理。

  發卡:卡片在投入使用前,必須在系統中先進行注冊,也就是在卡內寫入用戶個人信息及金額信息,系統方可對其正確識別。

  卡片充值:指對卡進行充值或將卡內款項提為現金的操作,系統將根據卡交易號判斷是否為有效卡;無效卡將不能進行充值。

  卡掛失:當用戶不慎丟失了用戶卡,需要到卡管理中心報失該卡,并將該卡登記為掛失(丟失)狀態,在數據庫中對相應卡標記掛失標識。系統將拒絕該卡的使用,并發出警報以提示該卡為已掛失卡的卡。

  卡信息維護:是指對卡內信息進行維護,改寫卡內信息、清空卡內信息、改卡密碼等。

  用戶補卡:補卡指將原來卡中的個人信息金額信息轉移到另一張空白卡中,新卡將代替原卡的使用,原卡則作廢。補卡包括補掛失卡和補壞卡。

  退卡:注銷用戶卡的使用資格,也就是清除卡內的個人信息和金額信息,并退還相應的費用和余款。

  卡戶報表:本模塊是實現卡戶各類報表統計和打印查詢等功能。主要包括:發卡、補卡、充值情況統計表和查詢、打印。

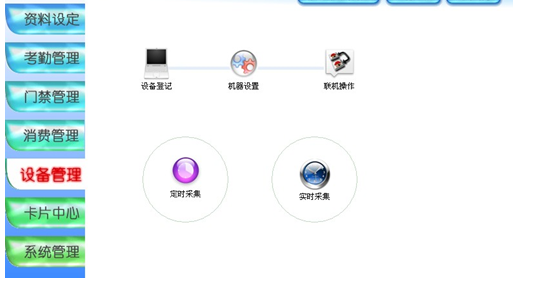

3.1.4. 設備管理軟件模塊

  本模塊是對系統所有終端進行統一管理,實現對設備的管理及維護操作,包括設備登記、機器參數設置、聯機操作、設備通信等功能

  設備登記:當系統中增加、更換新設備時,將設備的基本通信參數添加到系統設備資料庫當中,為設備的管理提供基礎資料。

  機器設置:在設備投入生產前,必須對設備設定基本的工作參數,本模塊能夠提供對設備工作參數的輸入、修改等操作。

  聯機操作:本模塊主要實現系統軟件跟終端設備的通信功能,可將設備參數通過此模塊下傳到設備中,實現軟件跟終端的通信。

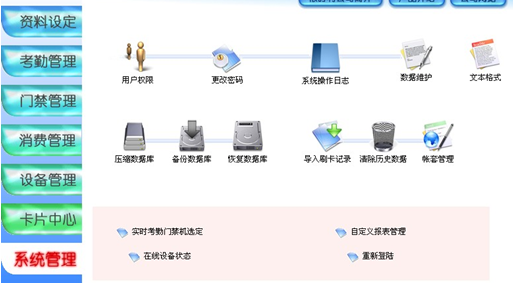

3.1.5. 系統管理模塊

  系統管理是對系統安全登陸管理、用戶權限管理、數據庫管理、記錄管理等系統安全總體管理的模塊。

  用戶權限:點擊增加按鈕增加一個權限,點擊修改按鈕可以修改權限,點擊刪除按鈕可以刪除權限;

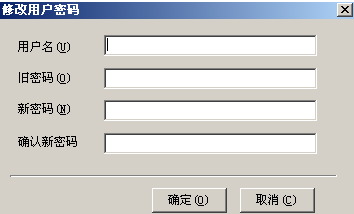

  更改密碼:修改用戶以前設置的密碼,提供安全機制:

  系統操作日志:系統操作日志功能是記錄各個用戶操作系統使用功能的記錄,主要用于系統出現問題,可以在里面查找到用戶的操作記錄,加以分析,盡快的找出原因:

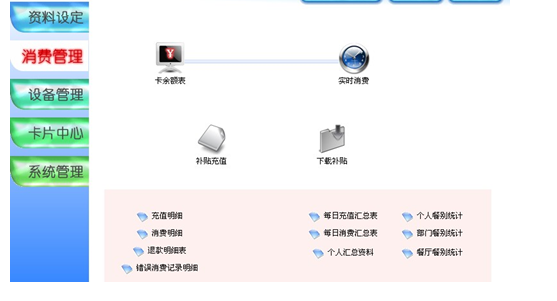

3.1.6. 消費管理軟件模塊

  傳統的飯堂管理是支付現金或由后勤部門發行塑料或紙制飯票,從排版到印刷的過程需要根據每日食譜來印制飯票的種類.面額等,然后由膳食部門清點,做出報表,匯總財務部門,再由財務部門售出,同時在飯票循環使用過程中,存在著大量的發放、回收、清點等復雜手續,以及出現飯票污損、流失,甚至偽造、貪污、盜竊等諸多問題,交換環節多,流通范圍廣,統計工作量大,這些問題都給我們的管理帶來許多不便。收費管理系統是采用非接觸式IC卡、SIMPASS卡、RF-UIM卡智能應用系統,取代傳統繁雜的信息交換、記載媒介(如菜票、飯卡、現金等),被廣泛地運用于賓館、酒店、俱樂部、會所、美容院、商場、餐廳、停車場等各種收費場所,逐步實現用一張卡在實施范圍內進行無紙化消費、電腦化結算、規范化管理,提高實施單位的工作質量和管理水平。


3.1.7. 消費系統軟件

  本系統能實現持卡人用一張卡在單位內部進行無紙化電子貨幣的各種日常消費,包括飲食中心、體育娛樂中心、超市、書店、上機上網、水電費等營業場所和其他有特殊要求的各種收費和結算。管理部門可以通過該系統的智能化管理,控制交易過程,防止作弊,保證交易過程及數據的安全性,提高工作質量、工作效率和管理水平,本模塊主要包括消費明細數據查詢、消費統計報表查詢、消費信息統計等功能。

  賬戶余額表:查詢賬戶余額;

  增減款報表(匯兌表):查詢充值、消費流水;

  系統資金信息匯兌:查詢系統資金的分配情況;

  系統使用信息統計:按條件查詢系統使用情況;

  系統采用TCP/IP網絡結構,將消費機連接到管理中心電腦,進行數據采集。因為系統中設備較多,而且分別在不同區域,所以分成多個區域,分別歸屬不同的餐廳。

  上層使用TCP/IP網絡,連接數據服務器、管理中心及客戶查詢端電腦,進行數據共享。管理中心與數據服務器可以合并在一臺電腦完成。從成本考慮,下敘方案都是以管理中心與數據服務器合并的情況介紹。

  食堂消費一卡集成由前端消費機、后臺管理軟件、網絡傳輸組成。整套系統基于多食堂、多業主模式架構,系統也可以運行于單食堂、單業主模式。


3.1.8. 消費機POS機

功能參數:

  01、 美觀大方:數碼管和液晶三屏顯示,操作方便,顯示直觀;

  02、 安裝方便靈活:克服了RS485布線的麻煩;

  03、 成本低:可以不用RS485布線、從而降低成本;

  04、 數據安全:必須經過初始化的U盤才可被POS認可;

  05、 多功能:通過U盤可設置參數,下載黑白名單;

  06、 有線通訊:TCP/IP/RS232/485可選,BPS可選9600/19200;

  07、 消費模式多:有定值、直接、菜單編號、記次等多種消費模式;

  08、 消費限額:可對每天最大消費限額和每段消費次數的權限設置;

  09、 雙鍵盤操作:用戶可直接輸入密碼進行超額、超次消費;

  10、 記錄存儲容量大:最大可存儲4萬條;

  11、 內置備用電池:可工作6-8小時;

  12、 支持多種卡片使用,支持密碼操作;

  13、 可能設置多達4段的消費時間段,非消費時段打卡無效;

  14、 可以進行消費分組,指定不同分組的用戶卡在相應的消費機消費;

  15、 容錯性:有誤操作退款功能;

  16、 校準時鐘:可離線/在線校準時鐘;

  17、 實時性:通過RS232/485可實時上傳交易記錄;

  18、 具有ISP功能:可通過RS232/485在線升級POS機;

性能參數:

  01、 電源:電壓 AC220V ;功率 5W;

  02、 工作環境:溫度:0℃ ~ 70℃;濕度:10% ~ 90%;

  03、 讀卡類型: Mifare ONE、CPU卡、2.45GRF-UIM卡、SIMPASS卡

  04、 工作頻率: 125KHz、13.56MHz、2.45GHz

  05、 讀寫距離:≥40mm;

  06、 讀寫時間:小于1秒

  07、 存儲容量:最大可保存4萬條消費數據;

  08、 黑、白名單管理數量:34000條

  09、 通訊方式:TCP/IP、RS232/RS485(自動轉換);

  10、 通訊距離:RS485方式一級網絡可聯網127臺,最遠通訊距離1200米;

  11、 傳輸速率:9600bps或 19200bps;

  12、 體積:L283.8*W190.6*H106 mm(臺式)、L250*W155*H57mm(掛式)


3.2. 自助充值系統


3.2.1. 系統概述

  傳統的一卡通充值一般都是由專門的工作人員在充值中心進行操作,如果員工人數很多經常會出現排隊的現象,同時也極大的增加了工作人員的壓力。而自助充值機屬于24小時自助充值服務,員工可以在機器上自助充值,無需到充值中心排隊,這不僅極大的緩解了充值工作的壓力,而且方便了員工。

  自助充值機分為現金充值機和銀行圈存機。現金充值機充值時使用現金,銀行圈存機使用銀行卡往IC卡里充值。

  現金充值機在系統設計上和一卡通數據庫直接連接,充值記錄直接入庫,財務人員可實時查詢充值記錄。除了充值服務以外,自助充值機還可以自助掛失解掛,自助查詢消費,充值記錄和領取補貼等功能。

  銀行圈存機需要和銀行進行對接,不同的銀行接口不一樣。使用時需要刷銀行卡,用銀行卡里的錢給IC卡充值,適用于大規模工廠里使用,避免了員工取現帶來的不便利。充值記錄由銀行后臺進行處理,同步更新到一卡通數據庫里。



3.2.2. 自助充值機

  01、采用工業級主板,性能穩定可靠

  02、WIN7操作系統,4G內存,運行速度快

  03、備有UPS,保證工作持續穩定性

  04、通過國家認證的收鈔系統,能夠識別偽鈔

  05、可自定義收鈔面額(1,5,10,20,50,100)

  06、內置打印機,可打印小票

  07、多重防盜機制,安全性更高

  08、通過局域網直接連接服務器,數據實時上傳到服務器

  09、系統支持斷網重連

  10、系統可跟不同銀行進行對接,兼容性好


3.3. 門禁通道閘管理系統

3.3.1.系統概述

  電子門禁及出入口管制日益成為現代校園的重要需求。近年來,非接觸IC卡在門禁市場上意氣風發,由于它可以防水、防污,防塵、潮濕等惡劣環境,而其免刷卡動作,感應速度快,除了方便性外,更可避免卡與讀寫器之間的摩擦,降低機器故障率及器材損耗,且感應式讀卡系統具備隔墻感應的特性,可兼顧隱密性與裝璜設計之美觀。



  系統介紹

  本系統主要分為兩大部分:

  n 門禁管理軟件

  n 控制設備系統


3.3.2. 系統功能簡介

  系統聯網模式

  以太網門禁控制器采用完全自主開發TCP/IP聯網技術,所有聯網控制功能均由32位ARM處理器獨立完成,無須外擴轉換器,即節省了成本,又提高整系統性能。

  門禁控制器所有事件記錄均會主動上傳到管理軟件,事件上傳速度與門禁控制器的數量無關。不管系統門禁數量有多少臺,當任一臺門禁控制器發生報警事件時,均會主動上傳報警事件到管理軟件,管理軟件可第一時間對報警信息進行處理。非常適用于門點數較多、對事件實時上傳速度要求較高的場合。


  服務器/客戶端模式

  門禁管理軟件采用國外最先進的多服務器、多客戶端和多區域劃分的軟件架構技術,支持大型C/S(服務器/客戶端)門禁系統的應用。可靈活根據不同區域門點數量進行區域劃分或布署本地數據服務器,一來可減少主服務器的壓力,二來可提高整系統的響應速度,三來當本地服務器損壞不會影響到其它區域系統的正常運行。同時分布式服務器數據會實時保存到主服務器,當某臺本地服務器損壞或數據丟失,主服務器可馬上恢復原有本地服務器的數據,保證系統能快速恢復正常運行。

數據通信加密

  門禁控制器所有門禁控制器與管理軟件之間的通信數據均經過64位的加密算法加密,加密算法經過更完善和修改,一般人是無法對其進行破譯的。而且每次通信密碼均是動態生成,就算給非法人員抓取了當前的數據包并且模擬發出也是無任何影響,從而有效防止了非法人員假冒、篡改、竊取系統數據和進行門點控制等違法行為。


3.3.3.模塊化產品設計


硬件模塊化設計

  門禁控制器采用獨立單門或兩門門禁控制器,即使某一臺控制器發生故障,對其它門禁點也不會造成影響,大大保障了整系統的安全可靠性。


軟件模塊化設計

  門禁管理軟件采用國內外最先進的【工作站】概念,所有的操作功能根據不同用戶群體進行區分,不同人群只能登錄到自身所屬工作站,僅能對自身權限范圍內的功能操作。如保安人員登錄后僅能進入到【報警工作站】,人事部人員登錄后僅能進入到【發卡工作站】等。每個工作站針對特定人群提供最常用的標準功能,所有復雜高級功能均作隱藏或放到專業的工作上,不會產生任何的"非份之想",當然也不存在對門禁控制器造成破壞性的可能。

  門禁管理系統除了自身的門禁和報警功能外,還提供CCTV系統聯動,以及報警、視頻圖像瀏覽、制證和電梯控制等管理模塊。


系統登錄權限管理

  不同級別用戶權限設定,分權限管理,保證系統的安全性。如保安人員登錄后僅能進入到【報警工作站】,人事部人員登錄后僅能進入到【發卡工作站】等。每個工作站針對特定人群提供最常用的標準功能,所有復雜高級功能均作隱藏或放到專業的工作上,不會產生任何的"非份之想",當然也不存在對門禁控制器造成破壞性的可能。

工作流聯動

  提供一款全球獨一無二的圖形化工作流編程工具,不管您是絲毫不懂技術的老板還是精通技術的員工,只要您熟悉門禁控制器的基本功能概念,經過簡單的視頻培訓即可快速撐握工作流編程方式(類似Visio匯制流程圖方式)。

  您僅需要通過簡單的幾個圖形拖拉動作,將自已所想達到的功能按實現流程繪制出來,即可將夢寐以求的門禁功能展現在自已面前。最關鍵是,這一切靠的是自已創造出來的,是全球獨一無二完全屬于自已的獨創功能。

  所有工作流功能均由硬件獨立完成,與管理軟件無關,下載工作流信息到控制器后,即使電腦關閉整個控制器的工作流功能絲毫不會受到影響,

通道人員實時監控顯示

  門禁管理軟件能實時監控顯示人員的刷卡信息,人員在閘機上刷卡后,刷卡信息在軟件監控界面實時顯示,顯示信息有刷卡門點、人員相片、人員工號、姓名、卡號、部門,可以通過管理電腦直觀的顯示出當前人員的相關信息,方便工廠對進出人員管理。


脫機控制器間聯動

  對于管理軟件我們定位是用于系統功能配置及管理,當功能設置及下發配置信息到控制器后,管理軟件是否開啟絕對不允許對整個原有系統造成任何影響,因為---電腦是不可靠的。

  以太網門禁控制器可實現真正的跨控制器相互通信,即使在管理軟件不開啟前提下,控制器之間原有配置好的本地或跨控制器之間的聯動功能(如跨控制器的消防聯動)仍保持不變,不受管理軟件的任何影響。如管理軟件關閉后,消防聯動信號觸發門禁控制器A,此時門禁控制器A可馬上主動向其它控制器發出聯動動作命令,從而實現控制器間的相互通信動作功能,整個系統在管理軟件關閉下仍會立即進入消防聯動常開狀態。


軟件易用性

  門禁管理系統完全基于人性化的設計原則進行開發,我們的目標是讓僅需要有一點點門禁知識基礎的人員在無須看說明書的前提下能自行方便的對軟件進行操作,同時整個系統提供非常完善的報警機制,操作人員僅需根據提示即可自行解決問題,無須麻煩工程商到現場維護,大大減少維護成本。

電子地圖

  該系統各設備的運行狀態可以在系統綜合平臺的電子地圖上進行實時動態顯示(包括:正常、報警、斷電、設備故障、線路被剪、信息丟失等類型)

  智能門禁管理系統提供以下多種實用的報警監控方式:

  【平面視圖方式】:類似于Windows縮略圖顯示模式,門禁控制器在平面上自動進行排放,通過右鍵可對選中的門點或拖拉批量選擇進行遠程開關門和門點狀態設置等快速操作。所有門點的開關門及報警狀態會實時在圖上進行顯示,同時可通過強大的篩選功能篩選出不同狀態的門點(如門開、門關、報警等),可快速查找到需要關注的門點情況。

  【電子地圖方式】:可自定義電子地圖背景及文字顯示顔色,每一個門點均可自行進行拖放,支持無限層級建立和熱點跳轉管理。通過右鍵可對選中的門點進行遠程開關門和門點狀態設置,門禁點報警時會自動跳轉到報警門點,適用于大型門禁系統項目。

  【人員通行方式】:通過實時事件+歷史照片對比方式進行人員的實時進出滾動監控,非常適用于通道出入管理系統中人員的監控管理。

門禁系統消防聯動

  以太網門禁控制器采用自主開發的真正以太網技術,門禁控制器間可實現相互通信,即使管理軟件關閉也不影響整個系統原有跨控制器的所有動作,如聯動、防潛反等功能。如門禁1接入消防信號,通過軟件設置聯動當消防信號觸發后聯動門禁2~門禁100進入門點常開狀態,下載聯動成功后。關閉管理軟件,此時當門禁1消防信號觸發時,門禁1會自動向原設置好的聯動規則控制門禁2~門禁100進入常開狀態,管理軟件是否開啟絲毫不受影響。

事件記錄完備

  具有強大的事件處理功能,系統中所有操作和相關事件(包括正常、報警、操作等)都留有完整的日志,便于后期檢查和追蹤

  所有信息都可實時記錄到數據庫中,包括出/入人員的姓名、身份、卡號、出入門禁位置、日期、時間、次數等基本數據以及廠內消費數據,并可按上述條件進行數據庫查詢檢索,打印出報表,并生成EXCEL報表格式。


3.3.4. 翼閘產品介紹

產品圖片

產品參數:

  外形尺寸:1200 X 300X 1000 mm(長*寬*高);

  擋板材質:透明亞克力擋板帶夜視燈;

  電源輸入:AC220V±10%、50HZ;

  電源輸出:DC5V、12V、24V;

  通道寬度:600 mm;

  工作電流:<2.5A;

  檢 修 口:4個;

  噪音指標:<50dB;

  響應時間:0.2秒;

  開啟速度:0.5-15秒;

  工作溫度:-20℃~85℃;

  通行模式:單/雙向通行;

  相對濕度:5%~90% 無結露;

  驅動方式:光電感應,電機驅動;

  單機功耗:靜態<20W,動態<70W;

  信號輸入:300~500ms無源觸點信號;

  防護等級:密封、防水、防塵、防護達IP65;

  閘機凈重:L-DA1型單機110kg/臺,中間機180kg/臺;

  閘機凈重:L-DA101型單機90kg/臺,中間機140kg/臺;

  閘機組成:機芯/箱體/控制板/驅動板/紅外對射/電源模塊;

  結構材料:框架結構/亞克力刷卡面板/ 304不銹鋼箱體厚1.5mm;


功能特性:

  采用純電動機芯勻速轉動;

  擁有可靠的安全保護措施;

  壽命:10年以上非易耗品;

  LED方向指示顯示通行狀態;

  防夾自動開合聲光報警和提示;

  防逆向通行閘門自動關閉報警;

  具有報警功能方便使用與維護;

  電機防堵轉及自動光電檢測復位;

  防尾隨或逆向通行聲光報警提示;

  具備紅外對射防尾隨保證一卡一人;

  可設置刷卡開啟或出門微波感應開閘;

  轉動次數:連續工作500萬次以上無故障;

  運行平穩、噪音小、緩沖柔和,穩定性好;

  具有記憶功能,可設定多次或單次讀卡通行;

  停電時擋板是常閉狀態或定制成停電常開狀態;

  通行速度:45人/分(正常)60人/分鐘(快速);

  閘機在讀卡后自動運行開閘時間小于0.2S開啟;

  6對紅外感應器,防尾隨報警,無誤夾人等現象;

  造型美觀大方,防銹、耐用、防水防雨,防紫外線;

  工作時可根據要求訂制遠程控制:常開/常閉狀態設置;

  有自檢功能,上電自檢。10-30s內無人通行,自動關閘;

  多種信息顯示(通道指示、票信息顯示、報警聲光提示);

  消防功能:輸入消防信號,進入消防模式,閘門永久打開;

  有六種工作模式選擇,可調常開狀態,擋板有三種工作方式選擇;

  控制器:采用16位微處理器作為核心器件,可根據客戶需要編程;

  強大的防尾隨數據分析能力,能實時效判斷通行時有無非授權人員尾隨;

  機體采用符合人體工程學設計,外形設計新穎大方美觀,體現人性化設計;

  可外接UPS不間斷電源,且有4種斷電模式選擇,滿足各種場所的需求;

  高性能的控制板,抗干擾能力強,系統穩定,驅動模塊不發熱,功耗低;

  獨特的減速電機及多楔帶變速傳動及編碼電控復位裝置,有效地實現了擋板的精確定位及鎖定;

  擁有可靠的安全保護措施,通過控制板的PWM控制結合紅外對射檢測,可有效的防止閘門夾傷用戶;

  符合消防安全設計要求,可在出現異常,緊急的情況下,自動打開閘門,可有效起到消防疏散要求;


門扇狀態:常開/常閉:

  1) 常開狀態:閘機的門扇處于回縮的狀態,形成一個常開的通道。如打卡信號有效輸入,門扇不動作,允許行人通過。如果打卡信號輸入無效(或沒有打卡人員強行闖入),則門扇自動關閉,阻止行人通過并報警提示。

  2) 常閉狀態:閘機的門扇處于伸出狀態,關閉通道。如果打卡信號有效輸入,門扇打開,行人通過后門扇再關閉,如打卡信號無效(或沒有打卡人員強行閉入),門扇不打開,并報警提示。

  3) 特殊情況:如人員經過通道后帶小孩、拖帶行李物品過多延時通行或有人瞬間強行闖入中碰撞到關門狀態的閘門,閘門會在0.2秒時間內再次開啟,不會對人或物品產生強力碰撞造成損傷,并會在此情況是發出聲光報警,待障礙物清除后會自動檢測復位。


打卡持續時間:延時/無延時;

  1)有延時:有效打卡信號輸入,則在規定的延時時間(該時間可調缺省設定為5S)內一直有效,閘機等待行人通過,超過該時間行人還不通過,則取消該信號。

  2)無延時:有效打卡信號輸入,則該信號持續有效,無時間限制。


統計方式:計數/不計數:

  1)計數:打卡信號輸入后,根據打卡信號給出的通行次數,對通行的人員數進行計算,每過一個人,通行數則減1。本方式還可分為打卡信號計數和紅外對射計數。

  2)不計數:同一打卡信號輸入后,不管其輸入多少次,閘機始終只允許通行一次。


進出方式:

  1、鎖閉;

  2、電腦遠程控制;

  3、授權進出控制;


信號源接口技術參數:

  1、RS232接口1個;

  2、打卡信號(無源)2個;

  3、消防信號口1個;

  4、TCP/IP通訊接口(可選);

  5、TTL電平信號;

  6、干接點;

  7、工作環境:室內、室外(配防雨架)


通行方式:單向/雙向:

  1、單向通行:只允許單方向通行,另一方向有人闖入則報警,指示燈隨打卡信號的狀態變換顏色

  2、雙向通行:允許雙向通行,哪方先打卡哪方有效,另一方則不能同時打卡;

  3、如一方打卡后,另一方有人闖入則報警,指示燈隨打卡信號的狀態變換顏色。

  24V直流電機靜音工作動;掉電自動關閘或上電自檢開啟;

  采用了獨特的減速電機及多楔帶變速傳動及編碼電控復位裝置,有效地實現了閘桿的精確定位及鎖定;

  外形外層采用304不銹鋼板激光切割沖壓成型,內層采用冷板噴塑。電機轉動及閘桿復位經光電檢測,微處理器信號處理,因此轉動平穩性能穩定;

  標準的電氣接口,可與多種讀卡器相連接,以微處理器為核心的模塊電氣控制系統,可實現智能化管理。通過計算機實現遠程開/關閘控制與管理;

  支持20組紅外對射裝置,可有效地識別成人、小孩和物體等通行,通過強大的邏輯判斷功能,使其具有實時的防尾隨數據分析能力,可對無效卡、尾隨、逆向闖入、非法破壞等發出聲光報警,;

  具有個性化的安裝介面,刷卡亞克力平臺良好的擴充性能,支持多種方式讀卡可集成IC、ID、RFID、指紋、條碼卡、二維碼、磁卡及條形碼等各種讀寫方式任意選擇;

  產品的結構設計與微處理器機控制及各種讀寫功能有機地融為一體,通過各種讀寫操作,完成通道通行控制,并能實現考勤功能、收費功能及計數功能,同時將讀取的信息存入微處理器控制系統或計算機管理系統中;

  本產品還可與電腦組成系統,以讀取的信息記錄為對象,采用本公司開發的管理軟件以及售檢票系統進行信息處理,可實現計費、統計、考勤、身份識別,售票,檢票等管理功能,也是本產品最具特色的功能之一;

  使用材質以及外型均可按照客戶需求進行個性化設計和訂做;

  應用場合:用于人行通道及自動售檢票管理,如政府機關、大廈寫字樓、酒店、機場、地鐵、影劇院、工廠、小區、車站、景區、學校、休閑娛樂場所等。


3.3.5. 擺閘產品介紹

產品圖片




產品參數:

  外形尺寸:1300 X 300X 1000 mm(長*寬*高);

  電源輸入:AC220V±10%、50HZ;

  電源輸出:DC5V、12V、24V;

  通道寬度:600 mm;

  工作電流:<2.5A;

  檢 修 口:4個;

  噪音指標:<50dB;

  響應時間:0.2秒;

  開啟速度:0.5-15秒;

  工作溫度:-20℃~85℃;

  通行模式:單/雙向通行;

  相對濕度:5%~90% 無結露;

  驅動方式:光電感應,電機驅動;

  單機功耗:靜態<20W,動態<70W;

  信號輸入:300~500ms無源觸點信號;

  防護等級:密封、防水、防塵、防護達IP65;

  閘機凈重:L-DA1型單機110kg/臺,中間機180kg/臺;

  閘機凈重:L-DA101型單機90kg/臺,中間機140kg/臺;

  閘機組成:機芯/箱體/控制板/驅動板/紅外對射/電源模塊;

  結構材料:框架結構/亞克力刷卡面板/ 304不銹鋼箱體厚1.5mm;


功能特性:

  采用純電動機芯勻速轉動;

  擁有可靠的安全保護措施;

  壽命:10年以上非易耗品;

  LED方向指示顯示通行狀態;

  防夾自動開合聲光報警和提示;

  防逆向通行閘門自動關閉報警;

  具有報警功能方便使用與維護;

  電機防堵轉及自動光電檢測復位;

  防尾隨或逆向通行聲光報警提示;

  具備紅外對射防尾隨保證一卡一人;

  可設置刷卡開啟或出門微波感應開閘;

  轉動次數:連續工作500萬次以上無故障;

  運行平穩、噪音小、緩沖柔和,穩定性好;

  具有記憶功能,可設定多次或單次讀卡通行;

  停電時擋板是常閉狀態或定制成停電常開狀態;

  通行速度:45人/分(正常)60人/分鐘(快速);

  閘機在讀卡后自動運行開閘時間小于0.2S開啟;

  6對紅外感應器,防尾隨報警,無誤夾人等現象;

  造型美觀大方,防銹、耐用、防水防雨,防紫外線;

  工作時可根據要求訂制遠程控制:常開/常閉狀態設置;

  有自檢功能,上電自檢。10-30s內無人通行,自動關閘;

  多種信息顯示(通道指示、票信息顯示、報警聲光提示);

  消防功能:輸入消防信號,進入消防模式,閘門永久打開;

  有六種工作模式選擇,可調常開狀態,擋板有三種工作方式選擇;

  控制器:采用16位微處理器作為核心器件,可根據客戶需要編程;

  強大的防尾隨數據分析能力,能實時效判斷通行時有無非授權人員尾隨;

  機體采用符合人體工程學設計,外形設計新穎大方美觀,體現人性化設計;

  可外接UPS不間斷電源,且有4種斷電模式選擇,滿足各種場所的需求;

  高性能的控制板,抗干擾能力強,系統穩定,驅動模塊不發熱,功耗低;

  獨特的減速電機及多楔帶變速傳動及編碼電控復位裝置,有效地實現了擋板的精確定位及鎖定;

  擁有可靠的安全保護措施,通過控制板的PWM控制結合紅外對射檢測,可有效的防止閘門夾傷用戶;

  符合消防安全設計要求,可在出現異常,緊急的情況下,自動打開閘門,可有效起到消防疏散要求;


門扇狀態:常開/常閉:

  1) 常開狀態:閘機的門扇處于回縮的狀態,形成一個常開的通道。如打卡信號有效輸入,門扇不動作,允許行人通過。如果打卡信號輸入無效(或沒有打卡人員強行闖入),則門扇自動關閉,阻止行人通過并報警提示。

  2) 常閉狀態:閘機的門扇處于伸出狀態,關閉通道。如果打卡信號有效輸入,門扇打開,行人通過后門扇再關閉,如打卡信號無效(或沒有打卡人員強行閉入),門扇不打開,并報警提示。

  3) 特殊情況:如人員經過通道后帶小孩、拖帶行李物品過多延時通行或有人瞬間強行闖入中碰撞到關門狀態的閘門,閘門會在0.2秒時間內再次開啟,不會對人或物品產生強力碰撞造成損傷,并會在此情況是發出聲光報警,待障礙物清除后會自動檢測復位。


打卡持續時間:延時/無延時;

  1)有延時:有效打卡信號輸入,則在規定的延時時間(該時間可調缺省設定為5S)內一直有效,閘機等待行人通過,超過該時間行人還不通過,則取消該信號。

  2)無延時:有效打卡信號輸入,則該信號持續有效,無時間限制。


統計方式:計數/不計數:

  1)計數:打卡信號輸入后,根據打卡信號給出的通行次數,對通行的人員數進行計算,每過一個人,通行數則減1。本方式還可分為打卡信號計數和紅外對射計數。

  2)不計數:同一打卡信號輸入后,不管其輸入多少次,閘機始終只允許通行一次。


進出方式:

  1、鎖閉;

  2、電腦遠程控制;

  3、授權進出控制;


信號源接口技術參數:

  1、RS232接口1個;

  2、打卡信號(無源)2個;

  3、消防信號口1個;

  4、TCP/IP通訊接口(可選);

  5、TTL電平信號;

  6、干接點;

  7、工作環境:室內、室外(配防雨架)


通行方式:單向/雙向:

  1、單向通行:只允許單方向通行,另一方向有人闖入則報警,指示燈隨打卡信號的狀態變換顏色

  2、雙向通行:允許雙向通行,哪方先打卡哪方有效,另一方則不能同時打卡;

  3、如一方打卡后,另一方有人闖入則報警,指示燈隨打卡信號的狀態變換顏色。

  24V直流電機靜音工作動;掉電自動關閘或上電自檢開啟;

  采用了獨特的減速電機及多楔帶變速傳動及編碼電控復位裝置,有效地實現了閘桿的精確定位及鎖定;

  外形外層采用304不銹鋼板激光切割沖壓成型,內層采用冷板噴塑。電機轉動及閘桿復位經光電檢測,微處理器信號處理,因此轉動平穩性能穩定;

  標準的電氣接口,可與多種讀卡器相連接,以微處理器為核心的模塊電氣控制系統,可實現智能化管理。通過計算機實現遠程開/關閘控制與管理;

  支持20組紅外對射裝置,可有效地識別成人、小孩和物體等通行,通過強大的邏輯判斷功能,使其具有實時的防尾隨數據分析能力,可對無效卡、尾隨、逆向闖入、非法破壞等發出聲光報警,;

  具有個性化的安裝介面,刷卡亞克力平臺良好的擴充性能,支持多種方式讀卡可集成IC、ID、RFID、指紋、條碼卡、二維碼、磁卡及條形碼等各種讀寫方式任意選擇;

  產品的結構設計與微處理器機控制及各種讀寫功能有機地融為一體,通過各種讀寫操作,完成通道通行控制,并能實現考勤功能、收費功能及計數功能,同時將讀取的信息存入微處理器控制系統或計算機管理系統中;

  本產品還可與電腦組成系統,以讀取的信息記錄為對象,采用本公司開發的管理軟件以及售檢票系統進行信息處理,可實現計費、統計、考勤、身份識別,售票,檢票等管理功能,也是本產品最具特色的功能之一;

  使用材質以及外型均可按照客戶需求進行個性化設計和訂做;

  應用場合: 適用于自行車、摩托車、殘疾人通道或車輛通行出入口,廣泛應用如智能大廈、小區、工廠、學校、景區等場所。


3.4. 電梯控制系統

3.4.1. 系統簡介


  物業管理公司或管理人員為了能對樓宇內各種人員的進出進行更有效、更安全的管理,有效的控制閑雜人員的進入,可以通過采用對電梯的合理控制實現這種功能需求。通過采用電梯控制器對電梯按鍵面板進行改造后,所有使用電梯的持卡人,都必須先經過系統管理員授權。

  使用電梯時,不同人有不同的權限分配,每個進入電梯的人經過授權可以進入指定的區域或樓層,并且可以根據時間表進行授權管理。未經授權無法進入管理區域的樓層,并對重要樓層進行時間段控制??刂破鞑还苁敲摍C運行還是聯機控制,都可記錄大量的交易數據,使得電梯的所有人員進出記錄都有據可尋。


3.4.2. 控制樓層功能


  每個電梯控制器最多可控制15層樓的直達與選層功能(可通過級聯方式實現最多15*32=480層的控制),實現刷卡后直接到達樓層可按鍵選擇到達指定樓層。通過電梯控制器的級聯功能,可實現最多32部電梯控制器的級聯,實現更高樓層電梯的控制。

  不同人員有不同到達樓層權限分配,每個使用電梯的用戶經過授權后可以進入指定樓層,用戶刷卡后對應電梯樓層按鈕被接通。

若用戶只有一個樓層權限,則電梯直接啟動到達業主樓層,無須進行任何手動操作,其它受控樓層無法到達。若用戶權限為多層,則刷卡后指定樓層接通,用戶通過按下選層按鍵可到達指定樓層。如:用戶允許進入樓層為3、4、5層,刷卡后電梯面板3、4、5層按鍵接通,其它按鍵保持斷開狀態,用戶按下選層按鍵可到達指定樓層。


3.4.3. 控制樓層功能

  每張卡片可獨立設置截止有效期限,如:用戶A卡片用梯有效時間為2007年07月15日有效,用戶A在2007年07月16日卡片用梯無效。

3.4.4. 控制樓層功能

  有訪客來訪時,經前臺人員確認其身份后,根據訪客要到達的樓層制作一張臨時卡,訪客持卡在電梯系統中刷卡可直達對應樓層。該卡僅作電梯之用,不具備開房門功能。訪客離開時收回卡片,所有臨時卡進出均有詳細記錄。

  考慮到某些訪客可能忘記歸還卡片,也可由接待人協助訪客使用電梯,接待人持有電梯特權卡,該卡可到達電梯內所有樓層,接待人陪同用戶進梯后刷卡,幫訪客按下到達樓層后退出。

3.4.5. 時間限制功能

  使用電梯時,不同用戶可設置不同刷卡有效時間,超過允許時間后刷卡將視為無效。例如:用戶A刷卡有效時間設為早上8:00到晚上18:00,在此期間內用戶A可正常使用電梯,超時后將禁止使用電梯。

3.4.6. 輸入密碼乘梯

  對無卡拜訪的訪客或者忘帶卡的業主,增加了一項按密碼鍵盤使用電梯功能,每個樓層對應了幾個密碼,每個密碼對應一個樓層,用戶只要記住對應樓層的密碼并輸入,該樓層按鈕將被自動激活。


3.4.7. 狀態轉換

  某時間段內(如下班、節假日等安全管制的時間段),業主或員工憑IC卡才能通過電梯進入指定樓層,系統自動識別用戶所持IC卡的時間有效性,有IC卡則可操作使用電梯,無IC卡則不能操作使用電梯,過了管制時間段后電梯自動轉換為正常使用狀態(即所有按鈕均有效),無須人為介入。

3.4.8. 前后門電梯

  電梯控制器同時適用于有前后門的電梯,可以實現前后門同時打開/關閉,或單獨打開/關閉,實現電梯開門入戶的功能

3.4.9. 接通時間

  若為串接選層繼電器接通時間為2分鐘,若為并接選層繼電器接通時間為2秒鐘。

3.4.10. 管理人卡

  管理人員卡即全通卡,刷卡后可選擇電梯內的所有按鈕。該卡一般發放給物業管理人員以及一些特殊人員,制卡時樓層權限可根據需要任意選擇。

3.4.11. 外呼控制

  讀卡器安裝在電梯轎廂外部,用于控制呼梯按鈕,乘梯人需在梯外刷卡才能招呼電梯,進電梯后所有按鈕可正常使用。

3.4.12. 保安管理卡

  保安在電梯內刷管理卡,可接通所有選層按鈕,訪客可自行按業主對應樓層。

3.4.12. 訪客臨時卡

  通過訪客管理系統,根據被訪單位所處樓層發放對應樓層直達卡,訪客刷卡后即可直達訪客樓層,無須手動選層。同時訪客退出時歸還卡片給管理人員或通過呑卡機回收卡片。

3.4.13. 安全功能

  電梯系統采用完全符合安防產品規范的分體式結構設計,即讀卡部分與電梯控制部分進行分離。

  電梯系統中的電梯控制器在與監控中心失去通訊的異常情況下,可以通過保存在電梯控制器中的信息脫機工作,不影響任何操作。

  電梯控制器與電梯本身系統采用無源觸點(干接點)連接,兩者完全隔離,不對電梯原有性能產生任何影響。

3.4.14. 消防聯動

  消防信號接入到電梯控制器的消防輸入端,當消防信號產生時(低電平),電梯控制器不管在線還是脫機,均會馬上使電梯樓層恢復原有狀態(即全部按鈕接通),刷卡無效。當消防信號取消時(高電平),電梯控制器可恢復原有刷卡控制功能。

3.4.15. 脅迫報警

  當住戶發現有人尾隨進入電梯時,刷卡+輸入脅迫密碼可實現脅迫報警功能。

3.4.16. 自恢復功能

  電梯控制系統自帶自檢裝置當系統發生故障或者遭破壞時可送出訊號,會自動從原系統中脫離,恢復電梯原狀態,不影響電梯的使用;

3.4.17. 卡片管理

  通過管理軟件可實現對卡片的掛失、取消掛失、銷卡和更換卡片等操作。

3.4.18. 記錄功能

  電梯系統具有全面的事件記錄保存功能,可記錄的事件類型為:正常刷卡事件、異常刷卡事件、緊急報警事件、防盜報警事件以及多種非正常通行的報警事件。如:控制器被破壞事件、讀卡器破壞事件等。每一事件均詳細記錄了人員姓名、刷卡時間、刷卡梯間等信息,結合計算機可針對具體事情的發生時間和負責人進行查詢,落實責任。

3.4.19. 人數統計

  電梯聯網 IC 卡監控用于物業管理部門對大廈或小區內的人員進出情況進行數據統計和管理等


3.5. 考勤管理軟件模塊

  本系統主要針對校企單位,實現各種人事管理,提高工作效率和工作質量。系統注冊卡的經授權成為考勤卡,考勤時將該卡在考勤機的有效感應區內輕輕一晃,考勤機將自動驗證該卡并同時記錄打卡時間、授權卡號及程序設定其它信息。




3.5.1. 考勤軟件功能

  1、考勤管理主要子功能:工作時段定義、班別定義、員工排班、智能排班、假別定義、請假登記、加班類型定義、加班登記、考勤規則、出差登記、手工補卡、調休登記、停工登記、考勤結果查詢、考勤明細查詢、考勤審核、考勤日報、考勤異常查詢。

  2、智能排班系統:智能班次自動識別,從此排班沒有煩惱,可以節省操作員30%—40%左右的工作時間,也是相應的節省成本。

  3、各種考勤報表及圖表的分析,一方面可以減少操作員的工作時間和工作負擔,另一方面可以給公司決策者提供準確的分析數據,以便合理決策。如各部門的出勤率分析表可以給各部門提供整改建議等等。

  4、提供批量式考勤處理功能,可批量簽卡、休假。


3.5.2. 考勤POS機


功能參數:

  1. 主顯示界面完全用戶自定義設置

  2. 可下載3萬個漢字,支持簡(繁)體3級漢字及多種語言顯示;

  3. 記錄和名單的存儲格式可用戶自定義;

  4. 最高可達131070條記錄存儲容量;

  5. 根據用戶需要下載、刪除黑白名單操作;

  6. 128*64點陣顯示屏,主顯示界面姓名、工號等項目內容及文字,用戶可自由設置;

  7. 可設置能重復打卡或不能重復打卡,不能重復打卡的時間可設置為0分到9999分鐘

  8. 顯示畫面更具人性化,用戶可自行設置開機畫面、待機畫面及打卡畫面等;

  9. 姓名顯示可達16個字符;

  10. 顯示界面支持BMP圖標形式;

  11. 可下載3萬個漢字,支持簡(繁)體3級漢字及多種語言顯示,用戶并可自己造字;

  12. 標準TCP/IP通訊協議

  13. 高性能鋰電池,超長8小時待機,節能、低碳、環保;

  14. 防雷擊功能,通訊安全可靠;

性能參數:

  1. 電源:電壓 DC 12V/1A ;普通工作模式下功率低于 1W(充電時1.5W);

  2. 工作環境:溫度:0℃ ~70℃;濕度:10% ~ 90%;

  3. 工作頻率: Mifare系列:13.56MHz ID系列:125KHz;

  4. 卡操作距離:Mifare系列≥35mm;

  5. 卡讀寫時間:小于0.1秒

  6. 通訊方式: RS485、TCP/IP

  7. 體積:L180mm×W110mm×H34mm;

  8. 重量:360克;


3.6. 停車場管理系統

3.6.1. 系統簡介

  停車場免取卡管理系統是現代智能停車場必不可少的領先設施之一,既可以應用于小型的一進一出停車場系統,也可以應用于大型的多進多出車場系統。

  傳統的停車場采用的大多是近距離刷卡或取票的方式作為車輛進出場的憑證。車輛進出場時車主必須減速停車以刷卡或取票,這些方式往往會帶來很多不便,如高峰期時容易造成出入口擁堵不暢、上下坡道刷卡時容易造成溜車、下雨天車主在戶外停車場出入口刷卡/取票時手臂會被淋濕等等。

  而停車場免取卡管理系統則采用了先進的視頻免取卡收費技術,車輛出場時系統可自動識別車輛,因而省去了車主取卡、刷卡、插卡等一系列繁雜的步驟,而且數據精確又有據可循,也就不易出錯。與傳統收費方式相比,免取卡管理系統具備以下顯著優勢:

  1、快速進場:無需刷卡/取票,視頻識別車輛,實現免取卡快速進場,避免高峰時造成入場擁堵。

  2、避免收費漏洞:通過車牌識別核算停車費,車輛的車牌為進出唯一憑證,核算機制嚴密,避免收費漏洞。

  3、節約成本:避免傳統刷卡/取票系統產生的卡片及票據介質損耗,降低后期運營成本。

  這套系統能夠取代傳統刷卡/取票的進出場方式,并且能有效避免傳統管理方式中泊車效率低、服務差、人為亂收費和拒繳停車費等諸多問題的產生,從而實現車輛快速進場,提升客戶滿意度。

3.6.2. 工作流程

  智能停車場收費系統采用純視頻車牌識別方式來管理車輛進出停車場。在停車場的出入口設置一套出入口管理設備,使停車場形成一個相對封閉的場所,臨時用戶可以直接進入,在進入的同時,系統瞬間完成識別工作,智能道閘自動啟閉,在出停車場時,也是瞬時完成識別、檢驗、記錄、核算、收費等工作,智能道閘自動啟閉,系統也是方便快捷地進行著停車場的管理;固定用戶可以直接的進出放行。

  電腦自動自動識別、計時、計費,對臨時用戶、固定用戶進行自動的管理,服務快捷高效,電腦顯示屏及收費顯示屏同時顯示停車時間與應收費用,收費透明度高,顯示屏還提示指導住戶使用停車場,并以文明語言問候致意,使住戶心情舒暢,以吸引更多使用者,提高使用效益。

  系統配套的智能道閘具有防抬桿、防砸車功能;系統的檢測裝置采用先進的數模轉化技術,抗干擾能力強,適應各種惡劣環境,具有靈敏度與可靠性同時提高的獨到之處;系統可隨時查詢車位。

  系統還在停車場的出入口各安裝一臺高清網絡攝像機、固定支架、固定光圈鏡頭, 可24小時監視車輛出入情況,可清晰的看清車牌號碼。當有車輛駛入車場時,攝像機將信號通過網絡電纜傳輸到停車場管理系統中,存入數據庫中;當有車輛駛離車場時,車輛除應交納必要的管理費用外,駛離車輛的所有資料(車牌、型號、顏色等)都必須與駛入車場時的資料對比相同,閘桿才升起,讓車輛通過。




3.6.3. 系統拓撲圖

標準一進一出系統示意圖


標準多進多出系統示意圖


3.6.4. 主要設備

  網絡高清硬識別防水一體化攝像機


功能特點

  專業為各類卡口(高速收費站、停車場出入口、港口、海關口岸、物流園區、稱重泵房)等車輛抓拍應用打造的網絡高清車牌識別智能攝像機

  業界首個支持浮點運算的高速多線程低功耗多核DSP平臺,簡化了系統構架,極大降低了集成門檻與使用成本

  130萬像素 1/3" 逐行掃描CCD,最大分辨率1280*960/30fps

  采用先進的視頻壓縮技術H.264編碼,支持多種抓圖格式,獲取圖片質量可設置

  視頻與抓拍雙快門設計,可根據現場不同的車速抓拍需要靈活配置

  ISP圖像算法及DSP視頻編碼與FPGA圖像優化三位一體的強光抑制設計,完美抑制車輛遠光燈的直射干擾

  支持豐富的機內合圖及圖片可獨立配置字符疊加功能,以增加辨識度和防篡改

  支持SD/SDHC本地存儲(最大支持32G)、圖片檢索、自動覆蓋、自動上傳功能

  支持多種抓拍模式:地感線圈觸發抓拍;視頻檢測觸發抓拍;上位機命令觸發抓拍

  2路觸發輸入和3路控制輸出,可直接接入地感、紅外對射及開閘控制輸出

  支持智能同步閃光燈控制,支持多種光控及時控功能,可控制智能閃光燈以頻閃,頻閃+爆閃,高速同步頻閃(常亮)等多種補光方式,且對亮度可調節


支持智能識別功能

  車牌識別:車牌定位、跟蹤抓拍、智能識別

  車輛行進方向:正向接近識別抓拍,背離漸遠識別抓拍

  為增加對場地適用性,支持大/小車牌識別可設置功能,車牌像素點調制要求:圖片中車牌寬幅像素點在120~130個像素最佳,車牌識別大小可以根據實際環境調整

  部署嵌入式系統數據庫,支持多元化的車牌管理功能,支持脫機工作模式;

  基于網絡心跳包的自動偵測,在上位機崩潰時可智能切換上位機或脫機控制模式

  支持RS-485輸出識別結果信息,方便集成外圍設備(LED顯示屏或脫機控制板等)

  支持正向識別/ 背向識別功能,可智能判斷車輛行進方向;

  可同步氣體爆閃燈對高速行駛(≤200km/h)車輛清晰抓拍前排司乘人員的面部特征

  支持光耦輸出開關量信號開閘功能

  支持移植第三方智能算法的硬件加密芯片 及硬件看門狗

  內置鏡頭:f=4mm/6mm/8mm/12mm 3MP高清定焦鏡頭

  LCD數碼屏顯示功能:電子快門、補光燈當前亮度值、強光抑制當前值,當前工作狀態一目了然

  完整的SDK 支持,允許用戶通過SDK 包進行二次開發

  IP67防水標準,防水防霧;自帶加溫,散熱器,高品質工控加厚散熱護罩;

  前端采用獨特的雙玻璃設計,可有效避免輔助光開啟時產生光暈和光斑現象。


數碼LED停車場戶外專用高亮顯示屏


主要技術參數

  模組類型:P6戶外防水數碼LED顯示,可視角度廣,可視距離可達30米

  點間距離:6.0mm X 6.0mm

  分辨率:寬80點 X 高32點

  通訊接口:TCP/IP

  顯示文字:滿屏雙行10個漢字,可靜態、滾動等多種顯示模式

  顯示內容:設備端口、設備IP、連接狀態、剩余車位、場內車輛、當前時間、當前日期、歡迎光臨、有異常、請入場、禁止入場、已欠費、一路順風、已到期、剩余%d天、余額%d元、金額%d元、 車牌號碼、停車多長時間、公司名等。

  顯示顏色:單紅

  屏體外殼:殼體表面抗紫外線靜電噴油,防塵防水

  工作電壓:AC220V

  工作環境溫度:-25℃--60℃

  相對濕度:=<95%

  外觀尺寸:450mm*245mm*105mm

  產品配件:顯示屏專用立柱(1.2米,直徑:60mm);攝像機專用橫臂;攝像機專用鴨嘴

  內置開閘器

  內置語音播報


4.2.3 道閘桿


技術參數

  電源電壓:AC220V

  電機功率:DC140W

  閘桿起落時間:2~6秒

  使用環境溫度:-15℃~65℃

  閘桿中心高度: 966mm

  閘桿類型:橢圓桿/直方桿

  外形尺寸(mm):320(L) x 210(W)x 1070(H)


功能特點:

  直流伺服控制技術

  首次在國內采用直流伺服控制技術,利用直流伺服電機,解決了交流電機頻繁啟停產生的過熱保護導致道閘不能正常工作的技術瓶頸。


  數字式控制技術

  采用數字式控制技術,全程監控道閘運行過程,實現道閘操作管理智能化、簡單化。


  一體式機芯

  專項設計的一體式機芯。機架、減速機、傳動機構為一體式,在最大限度上減少機體顫震,大大提高道閘的運行精度,是道閘安全可靠運行的保證。


  模具化制作工藝

  箱體和傳動裝置大量采用了模具制作工藝,避免采用拼焊、鉚接、沖壓折彎、打磨等工藝,做到防生銹、防脫焊、防變形,零部件一致性高,互換性好。

  高標準的機箱表面處理技術


  采用汽車噴涂技術,防腐蝕,防褪色,防脫落,易保養,表面質感細膩、美觀大方,歷久彌新。


  "八重安全保護"

  數字防砸車

  實時精確采集閘桿運行數據監控閘桿運行,一旦運行過程中受阻,閘桿將迅速升起。


  地感防砸車

  地感檢測保護裝置,保證有車不落桿,車輛過后閘桿才下落。確保車輛安全。


  開優先保護

  無論是在開閘或關閘運行狀態, 收到開閘信號,立即執行開閘動作,并開到位。


  數字限位保護

  數字實時檢測閘桿運行位置,并精確定位閘桿運行極限位置,徹底解決因行程開關損壞、感應失靈而產生的道閘卡死、運行紊亂和道閘開關不到位的現象。


  環境溫度補償保護

  根據使用環境需要加裝加熱和散熱器系統,并由數字系統自動控制,確保道閘無論在烈日炎炎還是冰天雪地等惡劣環境下的全天候正常運行。


  堵轉保護

  控制系統具有自動卸壓卸流保護道閘功能,防止閘桿運行過程中因遇阻使閘桿堵轉而燒壞電機和控制系統。

  極限位置自鎖功能或人為抬桿報警


  閘桿在開到位或關到位時可以通過機芯傳動齒輪和電機配合實現機械位置自鎖,保證閘桿在開到位和關到位時無法手動抬桿或落桿。同時具有人為抬桿報警功能。

  非法手動開閘記憶功能


  在系統自動運行中,非法開閘記錄被系統自動記錄在案,方便管理人員隨時查詢,杜絕管理漏洞,有效防止資金流失。


主站蜘蛛池模板: 激情网址在线观看 | 国产成人www免费人成看片 | 播放欧亚一级特黄录像 | 久久se精品一区二区国产 | 日韩精品欧美亚洲高清有无 | 亚洲无线一二三四区手机 | 最新欧美精品一区二区三区 | 国产99视频精品免视看7 | 国产女乱淫真高清免费视频 | 亚洲黄色官网 | 欧美片能看的一级毛片 | 亚洲成人精品视频 | 野外三级国产在线观看 | 国产婷婷一区二区三区 | 濑亚美莉vs黑人欧美视频 | 久久成人在线观看 | 日本亚州视频在线八a | 热re91久久精品国产91热 | 最新国产 | 成人资源网站 | 欧美一区二区三区久久综合 | 久久久久国产一级毛片高清版 | 2017天天鲁夜夜夜夜夜夜夜 | 亚洲国产精品成人综合色在线婷婷 | 久cao在线香蕉69影院 | 视频一区二区国产 | 亚洲一二区视频 | 一区免费视频 | 久热精品男人的天堂在线视频 | 91视频国产91久久久 | 尤物视频网站在线 | 国产成人精品福利网站人 | 精品国产综合成人亚洲区 | 午夜婷婷网 | 欧美黄色网址大全 | 日韩欧美中文字幕在线视频 | 国产午夜视频在线观看第四页 | 婷婷在线播放 | 成人午夜毛片 | 久久久国产精品免费视频 | 亚洲视频国产视频 |
